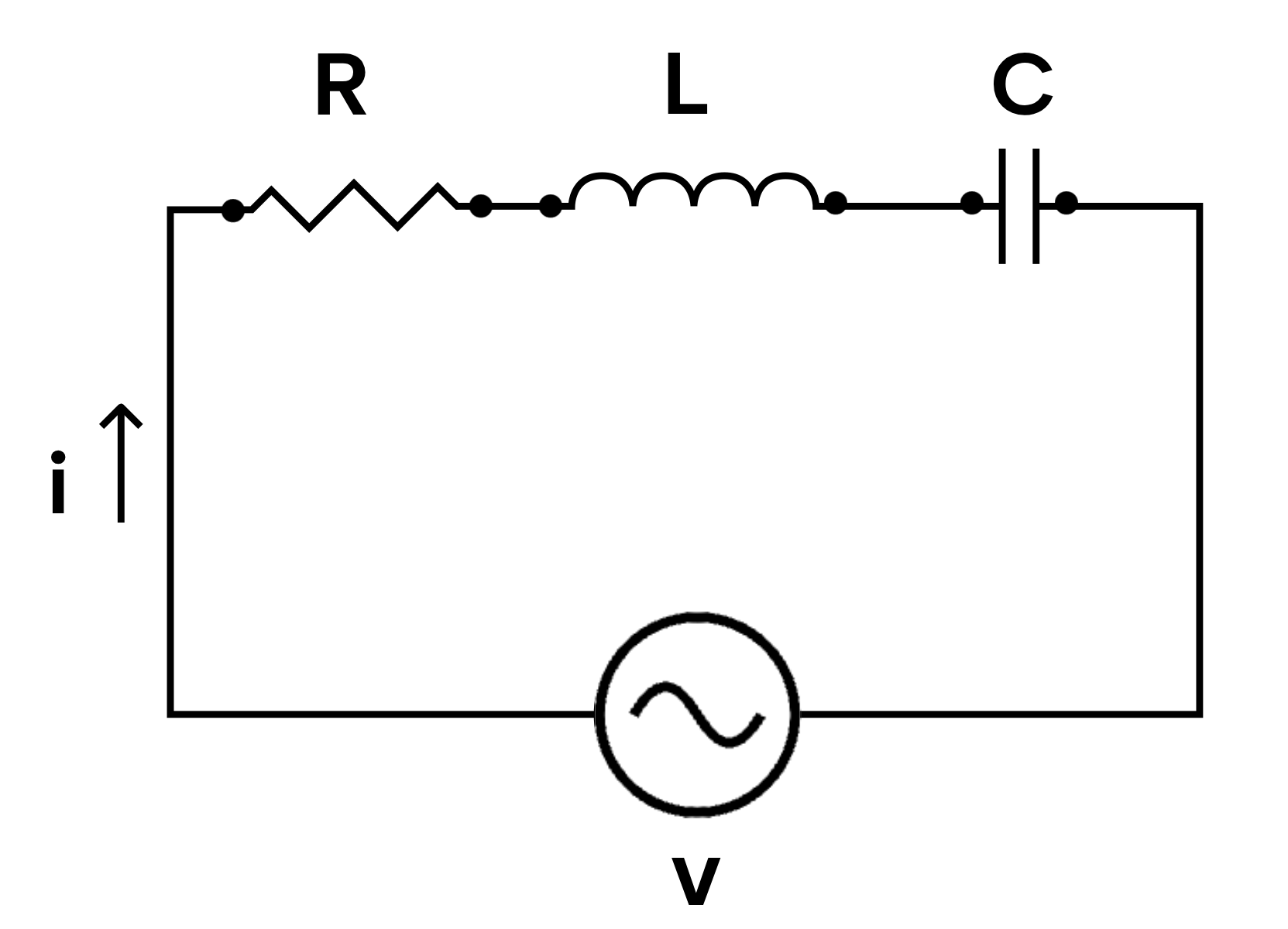

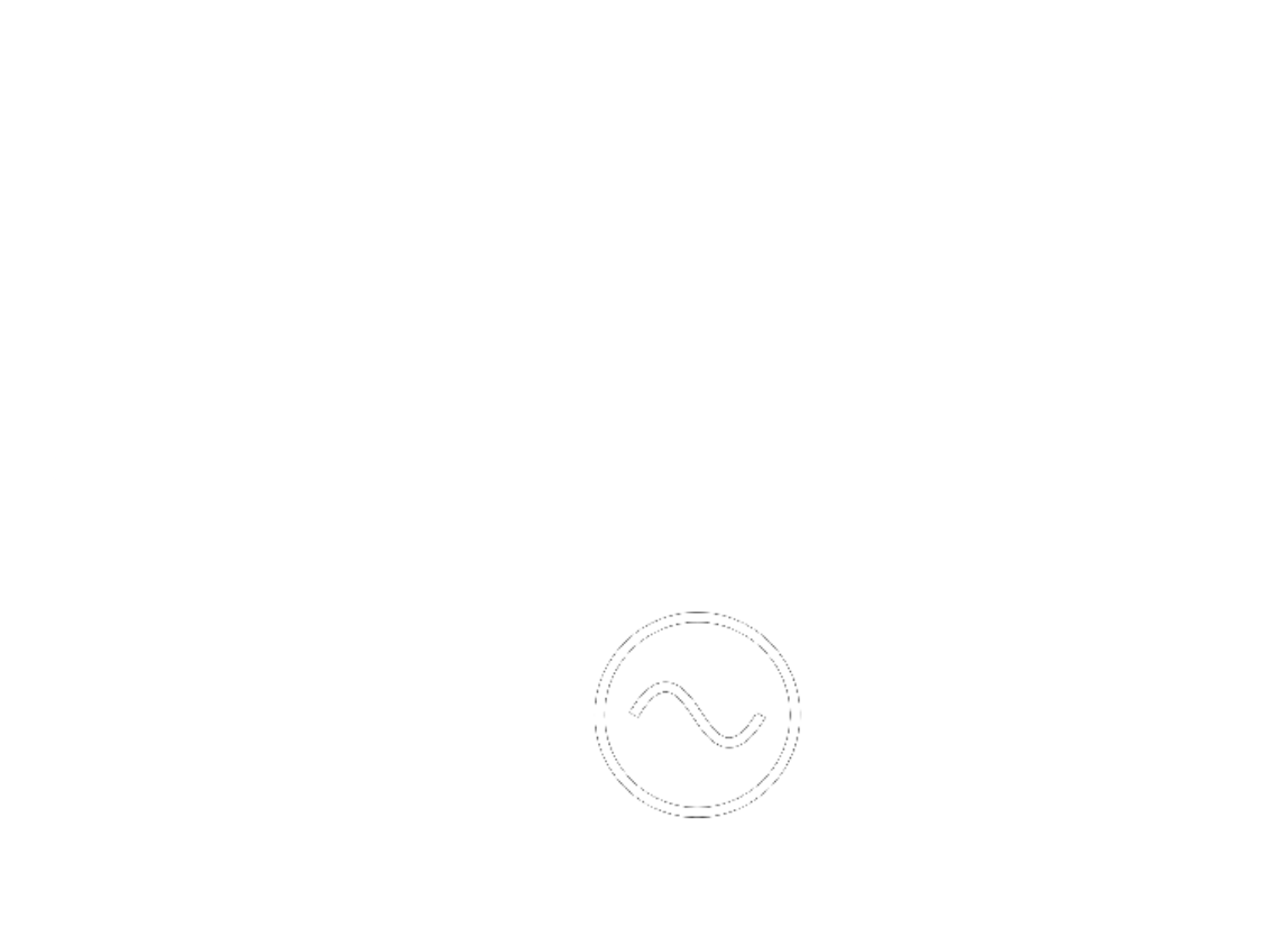

Simulador de circuito RLC
Modifica las variables para aplicar la resonancia del circuito. Luego, podrás sacar conclusiones a partir de las variables calculadas.
Instrucciones:
Introduzca los parámetros deseados y haga click en
"Configurar circuito".
Para cambiar los valores, deberá clickear nuevamente en
"Configurar circuito" con los nuevos valores.
Para obtener los valores de resonancia sin modificar los
parámetros, haga click en
"Obtener resonancia".

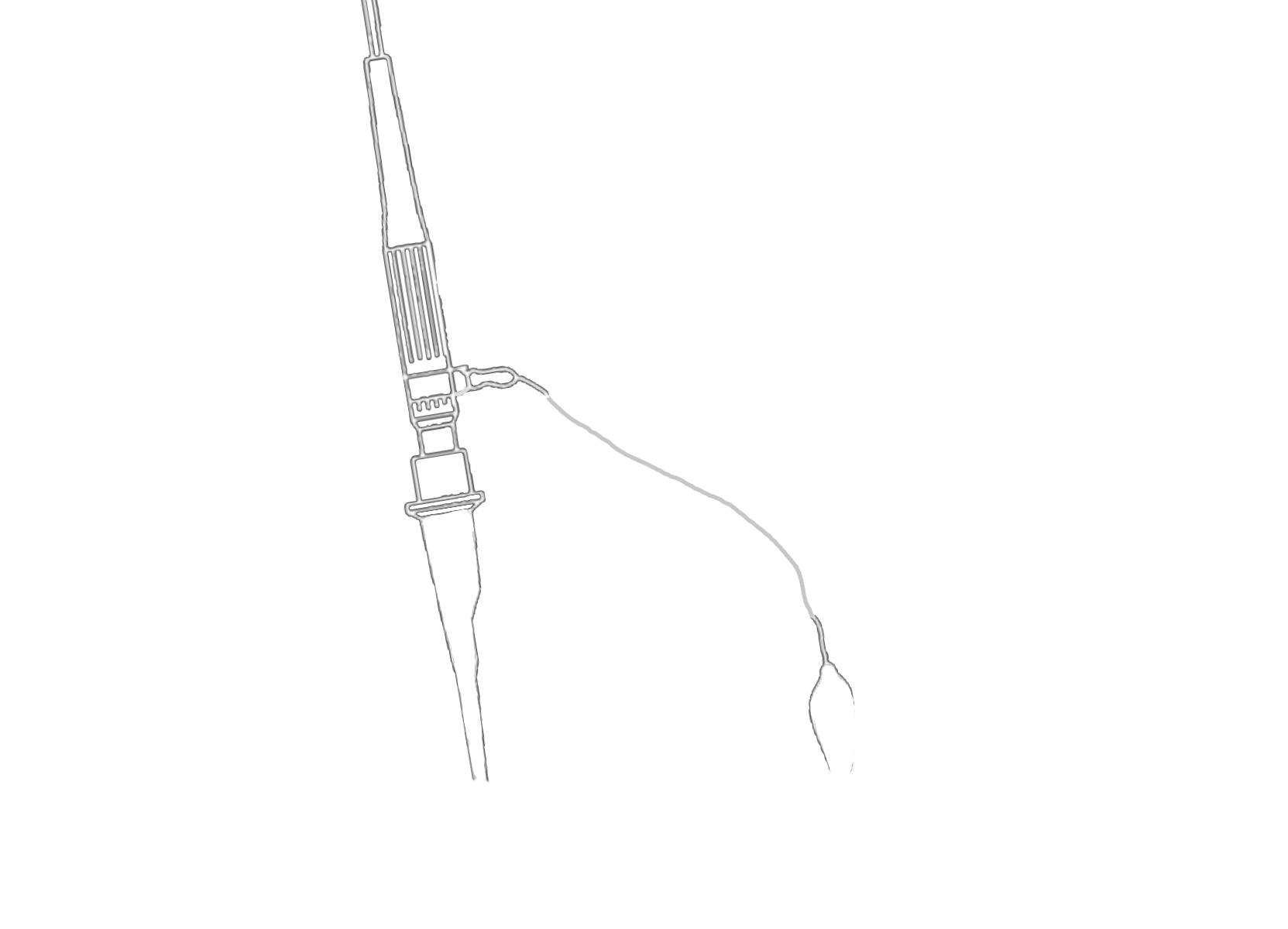

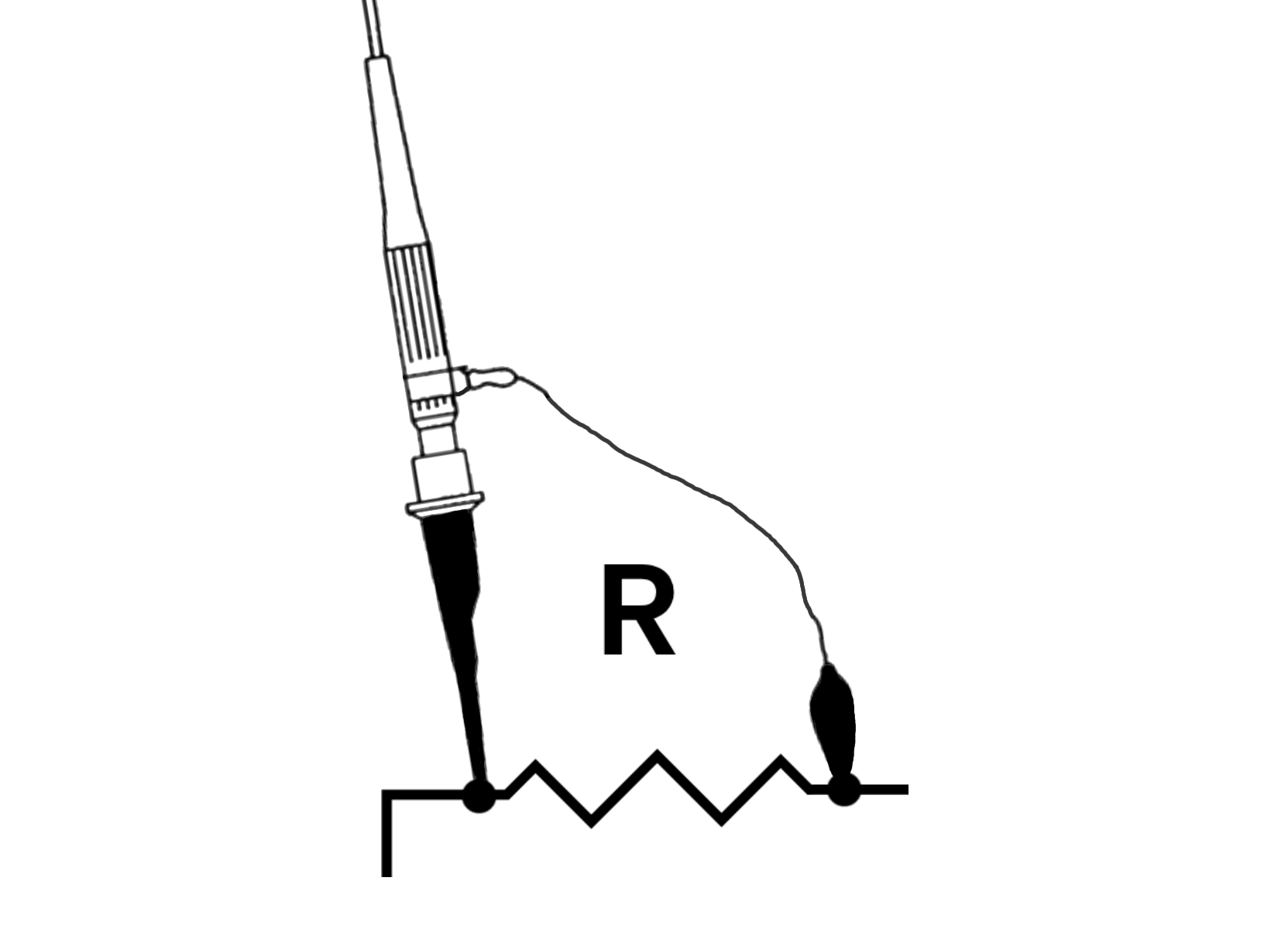

Haga click en "Encender osciloscopio" para visualizar el diagrama fasorial. Puede visualizar las tensiones de cada componente al seleccionar los canales.
Estado del circuito: Capacitivo. XC > XL. El voltaje atrasa a la corriente por 87.1°
Parámetros del circuito
Los valores decimales deben introducirse separados por un punto ('.')
De 1 Ω a 100 Ω
De 10 mH a 1000 mH
De 1 µF a 1000 µF
De 1 Hz a 500 Hz
De 1 V a 50 V
De 10 ms a 600ms
Reiniciar
X en Ω, Z en Ω, R en Ω
VX en V, V en V, VR en V
Q en VAR, S en VA, P en W
Fórmulas y conceptos de utilidad

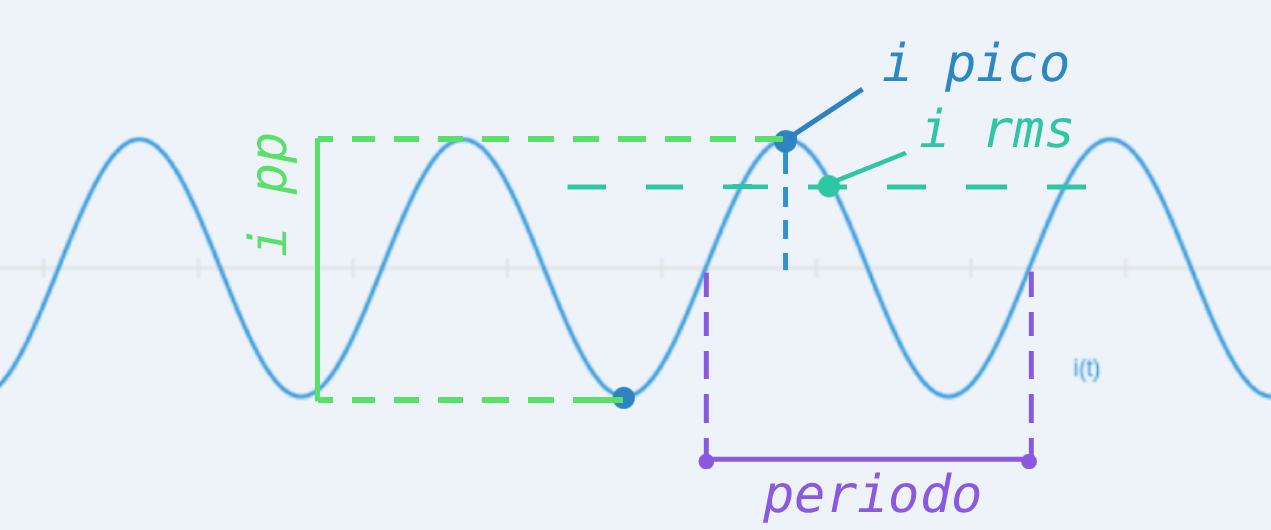

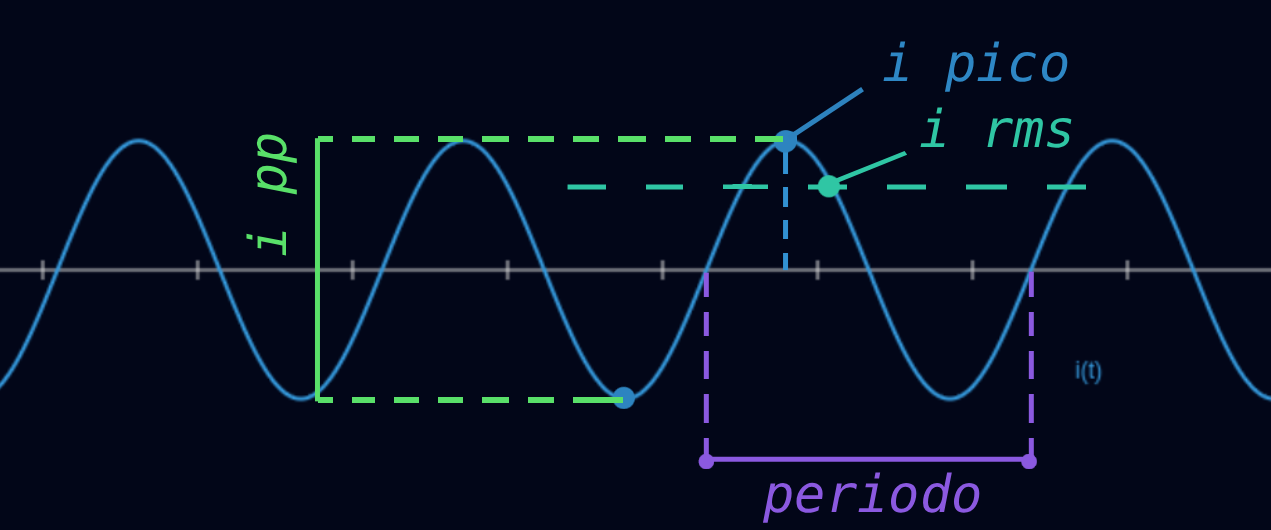

$$\omega = {2\pi}.f$$
$$T = \frac 1 f$$
$$\phi = \arctan \frac {XL-XC}{R}$$
$$i p = irms.\sqrt{2}$$
$$i rms = \frac {Vrms}{Z}$$
$$Z = \frac {Vrms}{i rms}$$
$$Z = \sqrt{R² + (XL - XC)²}$$
$$XL = \omega L$$
$$XC = \omega C$$
$$VL = irms.XL$$
$$VC = irms.XC$$
$$VR = irms.R$$
$$VpL = ip.XL$$
$$VpC = ip.XC$$
$$VpR = ip.R$$
$$P = irms².R$$
$$Q = irms.(VL - VC)$$
$$S = irms.Vrms$$
